产品详情

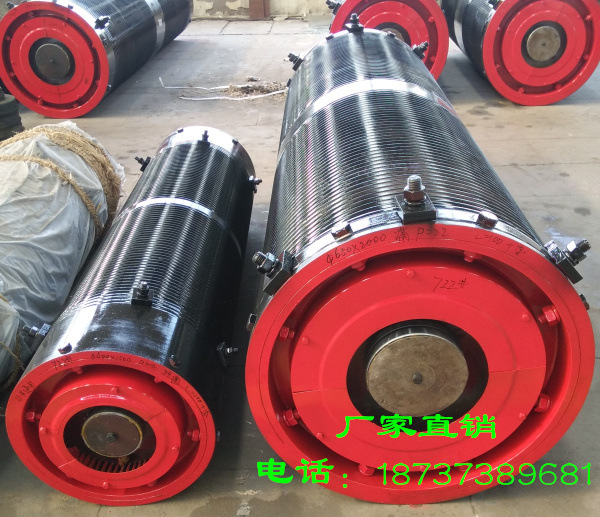

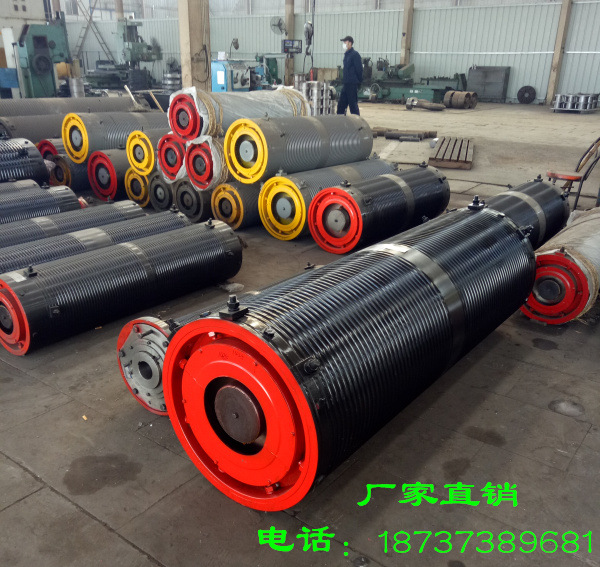

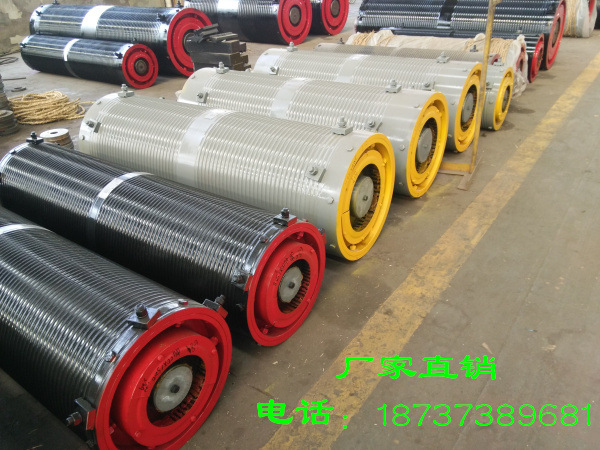

卷筒是起升机构中用来缠绕钢丝绳的部件。
卷筒与卷筒轴、法兰式内齿圈、卷筒毂、轴承和轴承座等组成卷筒组。当卷筒轴一端装有旋转式上升极限位置限制器的开关时，必须确保卷筒轴与上升限位开关的转轴同步旋转。
卷筒材料一般采用铸铁，特别需要时可用铸钢或用钢板卷制焊接制造。
按筒体形状，可分为长轴卷筒和短轴卷筒。
按制造方式，可分为铸造卷筒和焊接卷筒。
按卷筒的筒体表面是否有绳槽，可分为光面和螺旋槽面卷筒。
按钢丝绳在卷筒上卷绕的层数，可分为单层缠绕卷筒和多层缠绕卷筒。
一般起重机大多采用单层缠绕卷筒，多层缠绕卷筒用于起升高度特大，或要求机构紧凑的起重机。
| φ300卷筒组选用表 | |||||||||
| 图号 | T554 | T497 | T1020B | T525 | T545G | T489 | T490 | T383G | T423G |
| 型号 | φ300x1500 | φ300x1500 | φ300x1500 | φ300x1200 | φ300x1200 | φ300x1000 | φ300x1000 | φ300x1000 | φ300x1000 |
| 重量 | 342 | 333 | 342 | 331 | 280 | 239 | 239 | 252 | 252 |
| 用途 | 5t抓斗 | ||||||||
| ds | 11 | 11 | 11 | 16 | 8 | 11 | 12 | 11 | 12 |
| p | 13 | 13 | 13 | 18 | 11 | 13 | 14 | 13 | 14 |
| m | 100 | 150 | 150 | 330 | 38 | 38 | 38 | 38 | 38 |
| D1 | 308 | 308 | 308 | 310 | 308 | 308 | 308 | 308 | 308 |
| L1 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| L2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| L3 | 78 | 78 | 78 | 78 | |||||
| B1 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| B2 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
| b1 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| b2 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| l1 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| l2 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| H | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
| h | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| R | 187.5 | 187.5 | 187.5 | 204 | 187.5 | 204 | 187.5 | 187.5 | 187.5 |
如果起升高度较大的时候，为了缩小卷筒的尺寸，可采用表面带导向螺旋槽或光滑的卷筒进行多层卷绕，但钢丝绳磨损较快，适用于慢速和工作类型较轻，吨位较低的起重机。钢板卷筒组则主要适用于大吨位、性能要求高的起重机械设备。
