TR02A防水盒模拟称重变送器

产品介绍

称重变送器广泛应用于数据采集、信号传输转换和集散称重控制系统和配料系统，主要应用于水泥、混凝土、玻璃、造纸、塑胶、化工、冶金、有色、棉纺、试验机等行业称重式料位、重量负荷、张力、拉压力信号的变送、显示、检测等。TR02A防水盒型称重变送器可同时输出0-5V/0-10V和4-20mA两路信号，便捷的现场设备集成，因而被广泛的应用。

产品特点

防水接线,盒式安装,适应各类环境

电流电压双信号输出

优异的温度系数

0-5V/0-10V &4-20mA可选

通用应变桥式传感器mV信号接入

技术参数

供电电源	18-36V DC
功    率	1 W
综合精度	0.1% ±2个字
输出方式	0-5V/0-10V &4-20mA
传感器类型	电阻应变式传感器
最大负载	4只350Ω传感器并接
传感器灵敏度	0-4 mV/V
温度系数	优于100ppm
工作环境	-30～80℃ 85%RH

端子定义

序号	符号	定义
1	Vcc	24V DC电源输入正
2	GND	24V DC电源输入负
3	Iout	4-20mA电流输出正
4	Vout	0-5V/0-10V电压输出正
5	COM	电流电压输出公共端
1	E+	传感器激励正
2	S+	传感器信号输出正
3	S-	传感器信号输出负
4	E-	传感器激励负
5	SHD	传感器屏蔽层

外形尺寸

DMG700经济性多功能电表 意大利LOVATO电力仪表

DMG700经济性多功能电表 意大利LOVATO电力仪表

新款DIRIS A-30多功能电能表,替代溯高美老款A40电力仪表

新款DIRIS A-30多功能电能表,替代溯高美老款A40电力仪表

DMG900电力分析仪表_意大利LOVATO洛瓦托多功能电表

DMG900电力分析仪表_意大利LOVATO洛瓦托多功能电表

LOVATO洛瓦托多功能电表DMG900电力分析仪表

DMG700        L01

DMG800        L01

DMG900        L01

一. 符合标准 :

•GOST, cULus (Obtained certificates)

•IEC/EN 61010-1

•IEC/EN 61000-6-2

•IEC/EN 61000-6-4

•UL 508

•CSA C22.2 No. 14

二. 操作 :

•操作面板具有可图型化显示128 x 80 pixels LCD的背光显示屏幕。

•具有4个操作按键可直接引导使用者进入相关操作设定及各项测量显示画面。

三. 功能 :

•可用于单相,双相, 3线或4线平衡或非平衡的三相电力网络；电流测量基于各种网络类型可透过1至3个电流比流器进行量测，比流器二次侧需可设定1A或5A，一次侧可设定最大可到10 000 A.。电压（有效值）可直接测量 830 VAC(线电压) 以下电压而不用比压器，通过比压器最大可到 500 KV ，比压器二次侧可设定范围 50 ~500 VAC。

•电流测量 (I1, I2, I3 和 In), 相电压(V1, V2, V3 )，线电压(V12, V23, V31)测量 , 单相或3相有效功率 P ,无效功率 Q ,视在功率 S 和功率因子 PF 等测量值的瞬时值, 最大值, 最小值, 平均值及比例分析条状图。

•可量测并图型分析显示以下电量的谐波百分比: 3I, In, 3U 及 3V 个别谐波量测可至 31 次和THD3U, THD3V,THD3I 及 THDIn 综合谐波计算。

•可分析电压及电流的不对称度(Asymmetry)的百分比。

•可测量及显示功率及电流的最大需量(Maximum demand)。

•可测量及显示有效功率平均消耗量的趋势图(Trend graph)。

•可测量及显示电压及电流的的波形图(Wavebs)。

•开放使用者可自行选取本电表上的任何四个测量值,设定编辑在一个新增的显示画面上并可加注该使用者画面的名称的显示功能.

•可电能计量部分及累计全部的有效电能输入/输出 (0 to 999 999 999.99 kWh), 无效电能输入/输出 (0 to 999 999 999.99 kvarh) 及视在电能(0 to 999 999 999.99 kVAh) ；此参数值可归零设定。

•可计量部分及累计全部的运转时间 (hh:mm:ss)；此参数值可归零设定。

•在外加不同通讯功能的模块后，本多功能电表即可具有以下通讯方式：

- RS485(MODBUS)通讯模块功能: 使用 JBUS/MODBUS® 通讯协议 (传输速率从 1200 至115200 bauds RTU 模式的 RS485 通讯接口,可远程读取各项测量参数和设定值。

- Ethernet TCP/IP 通讯模块功能: 使用标准 Ethernet TCP/IP 通讯协议的以太网络通讯接口,可远程读取各项测量参数和设定值。

- RS485(PROFIBUS-DP)通讯模块功能: 使用 PROFIBUS-DP 通讯协议(传输速率可达 1.5Mbauds)的 RS485 通讯接口可远程读取各项参数和设定值。

•本电表可安装二组通讯模块,并可同时独立使用二组 RS485 通讯模块功能,可分别被位于不同地点的远程计算机读取数据; 或者可同时安装一组 RS485 通讯模块及一组 Ethernet 通讯模块,并且可设置此 Ethernet 模块成 Gateway 的通讯功能。

•模拟输出模块功能: 本电表在外加模拟输出模块后，即可具有 至少 2 至 4 组可设定的 0/4-20mA 模拟输出讯号, 并可设定位于 I1, I2,I3, In, U12, U23, U31, V1, V2, V3, P, Q, S, PF 及F的量测值转换成0/4-20 mA模拟讯号作输出。

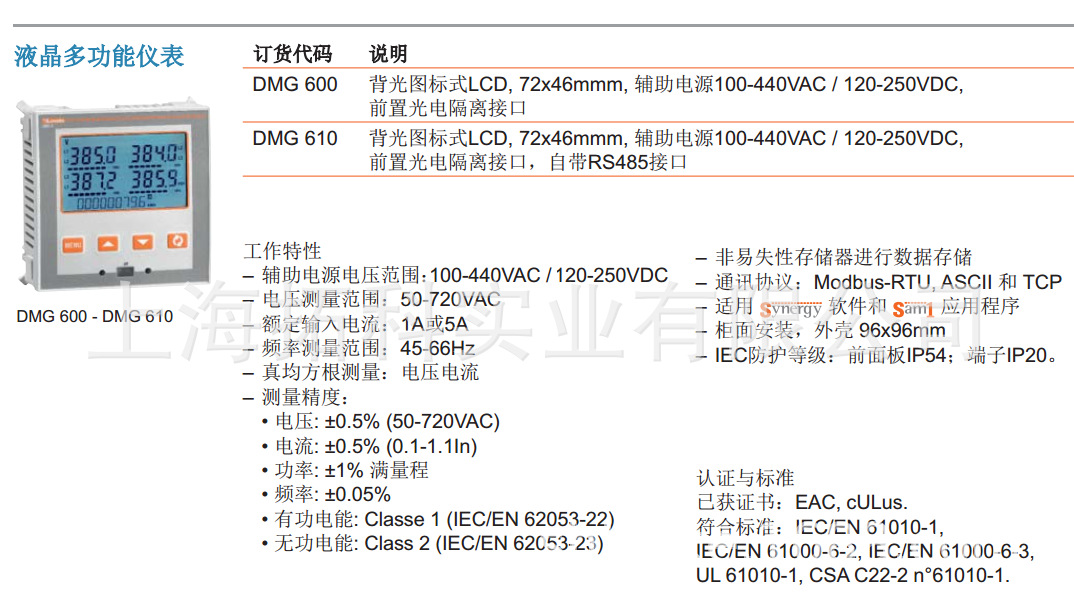

意大利LOVATO多功能电力仪表 DMG610-600系列
