产品详情
方案配置：
裁板机：型号 C60 切割长度 350mm
雕刻机：型号 SUV2020 雕刻面积 200*200mm
过孔电镀机：K60 镀铜面积 300*300mm
放大镜：SUV100 放大倍数 10倍
配件：雕刻刀 1套/10把 雕刻钻1套/10把 检修灯1台 吸尘器1套
耗材：覆铜板10片 规格：标配
北京星际远苏科技有限公司
生产工艺及生产过程：
PCB雕刻制板工艺：（单面）
裁板－钻孔－雕刻－板面处理－检修－成品
PCB雕刻制板工艺：（双面）
裁板－钻孔－过孔电镀－雕刻－板面处理－检修－成品
工艺目的：
裁板：将覆铜板通过精密裁板机裁成所需尺寸，一般比所需要尺寸多出来1CM边框。
钻孔：根据软件提示，将PCB板上所有的孔通过雕刻机钻出所需的孔。
孔金属化：用过孔电镀系统对PCB板上的孔进行金属化处理。
雕刻：用PCB雕刻机对覆铜板进行雕刻，雕刻出所需的线路。
板面处理：将雕刻好的线路板进行表面处理，便于焊接。
检修：通过放大设备处理表面细微金属碎屑，以便于达到效果。
设备配置：

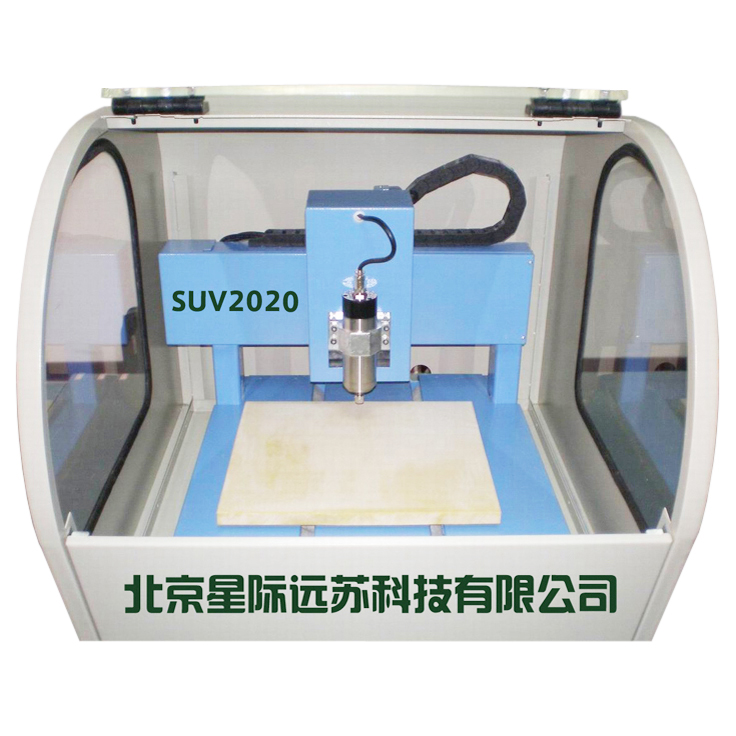

SUV2020雕刻机
产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。
________________________________________
技术参数
加工范围 单双面板
加工面积 200×200mm
最小加工线径 4mil
最小加工线距 6mil
分辨率 0.04mil(1um)
工作速度 2.4m/min
主轴转速 0～60000r/min，无级可调速
主轴功率 95W
直线导轨 进口直线导轨
传动方式 进口滚珠丝杆
钻孔孔径 0.4～3.175MM
钻孔深度 0.02-3mm
钻孔速度 100(孔/min)
控制方式 电脑控制
含电脑 是
通信方式 RS-232/USB
操作系统 Windons 98/2000/XP/Win7/Win10
最小内存配置 256MB
体积 480mm（L）×610mm（W）×450mm（H）
重量 90kg
消耗功率 200 W
电源 200V/50HZ
支持软件 支持Prob99se、Altium Designer、CAD等常用EDA软件（支持所有pcb及gerber格式的文件）
________________________________________
产品亮点
• 自动原点定位：可以从任意位置自动回到设定的零点。
• 定位销与不对称定位技术：保证了定位的精确性与正确性。
• 断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。
• 虚拟加工：根据设定的参数，虚拟显示实际加工过程。
• 实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。
• 任意区域选择雕刻：选择任意区域，进行雕刻。
• 组合雕刻/自动选择刀具：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀，快速铣掉大块的空白区域。
• 万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数。
• 外形铣割：板子雕刻完成后进行外形铣割。
• 智能主轴转速优化功能：根据刀具自动优化主轴转速，从而提高雕刻精度。
________________________________________
公司简介
1.远苏科技是国内顶尖PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机，只需很短的时间即可完美制作出所需的精密线路板，是广大大中小型企业及科研部门不可或缺的必备产品，本产品主要用于企业研发部门、大中专院校实训实验室及研究所；
2.对于企业的很多研发部门来说，研发一种板子外发加工打样，少则3到5天，多则8到10天甚至更久，严重影响研发速度，同时还存在很大的技术外泄的风险，而线路板雕刻机则可以完全解决您的问题，让您时时刻刻都可以将自己的想法雕刻出来，测试修改，而无需等待，深受广大客户的喜爱；
3.远苏PCB高精度线路板雕刻机可根据目前行业内绝大部分PCB设计软件设计的线路文件，自动快速精确的制作单双面板，用户只需要在计算机上完成PCB文件设计并将其导出成加工文件后，通过RS-232通讯接口传送给雕刻机的控制系统，雕刻机就会快速、自动的完成钻孔、雕刻、割边等工艺。
裁板机 C60
产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。
________________________________________
技术参数
最大切板尺寸 350mm
外形尺寸 480*330*180mm
重量 12kg
________________________________________
产品亮点
• 特制钢长寿命刀刃，耐用性强，独特的省力杠杆式设计，轻松切割各种厚板材。
• 流线型的外观符合人体工程学的设计。
• 配置水平对位功能，可以方便的切割固定形状的PCB板。
• 最大切割长度350mm，最大切板厚度3mm。
• 具有对位和固定标尺，精度更高，使用更方便。
• 防误伤安全装置，固定透明保护罩，既保证不会误伤手指，同时也可以清晰观查切板过程及切板质量。
________________________________________
产品用途
C60高精度裁板机主要用于PCB制板工艺过程中线路板的裁切工艺，流线型的外观设计，独特的省力杆设计及防误伤装置，让操作者能够安全轻松的裁板。

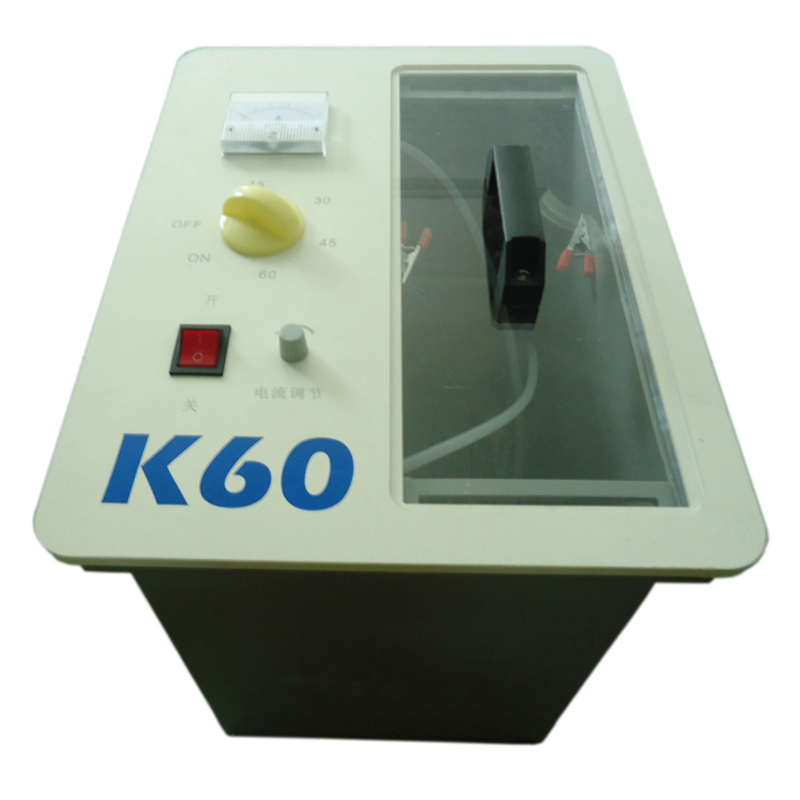

过孔电镀机 K60
产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。
________________________________________
技术参数
最大板面 300*300mm
最小孔径 0.4mm
最大厚径比 2.5：1
输出电流 0-5A
工作电压 220V/50HZ
外形尺寸 620mm（L）×460mm（W）×430mm（H）
重量 35kg
________________________________________
产品亮点
• 电镀液微循环系统：内置两套微孔发泡管和静音气泵使电镀液形成微循环，提高过孔电镀的质量。
• 电镀件往复运动功能：通过调速，可控制电镀速度。
• 一体化的设计：使整机结构紧凑。
• 密封式的设计：保证电镀液不受污染，保证电镀质量。
________________________________________
产品用途
K60过孔电镀机，又称孔化机，镀铜机，在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常用于双面板线路板的制作。将完成钻孔的覆铜板置于本机中，设置好相关参数，即可轻松快速的完成金属孔化工艺。
